VW Golf IV Cabrio Verdeck 2001 - 2003

Eine klare Ansage:
Der MOBILTEX-Verdeckstoff von SCHMITZ ist unter textiltechnischen Gesichtspunkten die Ideallösung für das Golf IV Cabriolet!

MOBILTEX bietet eine völlig neue Qualität für Cabrioverdeckstoffe mit bislang unerreichten ästhetischen und technischen Eigenschaften.

MOBILTEX 388

    - extrem hohes Rückstellvermögen
    - dauerhaft hohe Passgenauigkeit
    - weniger „White Marks“
    - individuelle Varianten

Unseren Verdeckbezug aus dem "MOBILTEX 388 Superakustik" rüsten wir mit seitlichen Regenrinnen aus!

Erhältlich in den Farben schwarz, dunkelblau, dunkelbraun, dunkelbeige, burgundy-rot und dunkelgrün:

€ 1.289,00

Hinweis: Die Optik des Mobiltex-Verdeckstoffes entspricht dem original verwendeten Material von Rhode & Schwalenberg (ab 2002 HAARTZ)!

OEM-Verdeck von KARMANN, geprägte Nähte,
in blau, beige und schwarz (nur solange der Vorrat reicht!):

€ 1.290,00

Aus Kunstleder (lichtecht) oder Sonnenland-Stoff (alles wie original):

€ 389,00

Im Lieferumfang der Persenning ist eine Tasche zum Aufbewahren im Fahrzeug aus Sonnenland-Stoff enthalten.

Bei Abholung bei uns oder im Zuge einer Verdeckmontage ist das Anpassen der Persenning im Preis enthalten.

Die Isoliermatte bieten wir beim Golf III/IV nicht an, da diese im Falle eines Einschnittes i.d.R. mit geringem Aufwand von ihrem Sattler oder von uns wieder instand gesetzt werden kann.

Ansonsten ist sie durch die alterungsbeständige Materialauswahl ohnehin problemfrei.

Unser Golf IV-Verdeck hat vorne KEINEN Kunststoffkeder eingearbeitet. Wir sehen uns zu diesem Hinweis genötigt, da ein oberschlauer Mitbewerber das unter Anderem als besonderes Qualitätsmerkmal herausstellt. Was das soll? Wir wissen es nicht! Was wir gesichert wissen: Dieser Keder hat keinerlei technischen Sinn!

Er diente bei der Erstmontage, die in Bandarbeit vorgenommen wurde, als Montagehilfe. Diese überflüssige Applikation brauchen Sie bei der Nachrüstung bei uns nicht bezahlen. Es ist nun wirklich kein Problem geschweige denn Aufwand, den Abschluß vorne parallel umzukleben.

Immer wieder erstaunlich, auf welche Ideen Anbieter kommen, die mit der Materie offenbar nicht besonders vertraut sind, aber sich berufen fühlen, im Internet Halbwissen zu verbreiten.

Nach Bedarf von VW. Normalerweise wird nichts benötigt.

Das Thema:
Aufplatzen/Trennung des Verdeckbezuges beim Golf III/IV Cabriolet an der Hauptnaht
(siehe Bild Nr. 2+3 oben in der Montagegalerie)

Der nach immerhin ca. 20 Jahren plus x häufigste Grund, weshalb beim Golf III/IV Cabriolet die Verdeck-Außenhaut zur Erneuerung ansteht, ist das Aufplatzen/die Trennung der beiden Verdeckteile, meistens beginnend in den Bögen re/li am Hauptspriegel.
Dies ist im wesentlichen daraus begründet, dass Karmann seinerzeit die Golf-Verdecke nicht vernäht, sondern verklebt(!) hat.
Diese Verklebung ist zwar schon erstaunlich stabil, jedoch spätestens nach 15-20 Jahren sind die Verklebungen bei ca. 90% der Golf-Verdecke durch Überalterung des Klebers bei einer kristallinen Aushärtung derart geschwächt, dass sich die Verdeckteile trennen.
Dann ist das Golf-Cabrio undicht. Und zwar nicht nur ein bischen - sondern mit allen Konsequenzen der Entstehung von multiplen Folgeschäden, von denen die Schimmelbildung im Verdeckkasten noch eine der harmlosen Folgeerscheinungen darstellt.
Dann spätestens ist der Zeitpunkt gekommen, zu dem der jeweilige Besitzer/in eine Entscheidung über den weiteren Betrieb des Golf Cabrios treffen muss - in dem Sinne, "ob sich das denn lohnt" (der Volksmund kommentiert auch "entweder Sch...n - oder runter vom Topf!")
Wir jedenfalls können das nicht entscheiden - das ist ganz und gar die Sache des Besitzers. Unser Ding ist es, dass wir sagen können, was eine Verdeckerneuerung bei uns kostet. Nicht ohne den Hinweis, dass Autos wie so ein Golf I, III, IV Cabriolet in ihrer Einfachheit und jahrzehntelangen Funktionssicherheit bei sehr geringen Unterhaltskosten wohl aktuell und zukünftig nie mehr gebaut werden. Und dass die neuen Autos auch nicht besser fahren - und noch nicht einmal signifikant mehr Sicherheit bieten.

1) Ein anderer Punkt ist es, dass die Besitzer in Bezug auf die geplatzte Verklebung oftmals meinen, dass "das Verdeck noch tadellos ist, aber die Naht aufgegangen ist".
Und dann geht es darum, ob man das (2)nachkleben oder (3)nachnähen könnte.

Hier die Antworten der Reihe nach:

ad1) Auch ein Stoffverdeck ist nach 20 Jahren nicht mehr tadellos - sondern schlichtweg überaltert.
Die Halbwertzeit ist überschritten, die Membran (die Zwischenschicht, welche den Stoff wasserdicht macht) ist mehr oder weniger versprödet.
Eines kann man allerdings sagen: Die allermeisten Stoffverdecke sterben in Schönheit! (Außer jene, welche mit Imprägniersprays "gepflegt" wurden - die schauen zum Fürchten aus!). Und sehen dabei sehr viel besser aus, als sie es von der Substanz her sind. Eine optische Täuschung!

ad2) Ja, - man kann es schon nachkleben. Nur wird es nicht halten. Vielleicht im besten Fall "von 11 bis es läutet!". Deshalb: WIR kleben es nicht nach.

ad3) Nachnähen hingegen funktioniert schon einmal technisch hervorragend und hätte auch ein dauerhaftes Ergebnis. Nur: Das Verdeck passt im eingebauten Zustand nicht unter die Nähmaschine! Das bedeutet wiederum, dass der Bezug komplett abgesattelt werden muss. Und zwar schonend - der soll ja wieder verwendet werden. Und dann wieder aufgesattelt werden.
Tja - dann mal los! Wir vernähen die Hauptnaht für € 100 zzgl. MwSt. = € 119,00.
Das Verdeck kann vorbeigebracht oder zugeschickt werden.
An dem sonstigen Spektakel beteiligen wir uns nicht - Eigenleistung ist angesagt.
Eine Bemerkung dazu möchte ich mir an dieser Stelle nicht verkneifen:
Wir sehen keinen Sinn darin, eine(n) 95-Jährige(n) noch einmal zu liften!
Meistens scheitert das ja auch dann schon an der Narkose.
Verstanden?

Betrifft: Die Abstützung der Glasheckscheibe

Im Verdeckkasten ist rechts/links ein Scharnier hineinkonstruiert, welches sich bei geschlossenem Verdeck aufstellt und die Glasheckscheibe unten abstützt, damit diese durch ihr Eigengewicht nicht einsackt.

Beim 3er-Golf und der Anfangsserie des 4er ist das obere Scharnierende am massiven Scheibenrahmen verschraubt.
Das ist sinnvoll, denn die ganze Konstruktion ist beim 3er Golf-Cabrio relativ schwer und würde sich ohne Stütze absenken. Das schaut dann nicht gut aus und würde während der Fahrt von der Luftrolle aufschwingen, also in eine sehr unerwünschte Bewegung geraten.
Beim 4er Golf Cabrio mit der oben beschriebenen eingeklebten Glasheckscheibe fehlt jedoch der Rahmen. Infolgedessen ist das Scharnier an einem an der Glasheckscheibe aufgeklebten(!) Winkel befestigt.
Genau dieser Winkel fällt gerne ab, meistens weil die Verklebung durch Alterung geschwächt wird.

Die gute Nachricht dazu: Dies bleibt beim 4er Cabrio ohne Folgen!

Die ganze Konstruktion ist wesentlich leichter: Der schwere Rahmen fehlt völlig - und die geklebte Glasheckscheibe wurde dünner ausgeführt.
Wir konnten keinen einzigen Fall diagnostizieren, bei dem die Heckscheibe signifikant eingesackt gewesen wäre und die beschriebenen Symptome verursacht hätte. Die beiden breiten, gepolsterten Spannbänder, welche rechts und links eng an der Heckscheibe verlaufen, sind vollkommen ausreichend, diese zu stabilisieren. Zumindest für mit geschlossenem Verdeck gefahrene Geschwindigkeiten von unter 200km/h.

Unser Fazit:
Die Scharnier-Konstruktion ist beim reinen 4er-Golf mit der geklebten Glasheckscheibe verzichtbar - und kann ausgebaut werden.

Zu unserer Entlastung sei vermerkt, dass es nun nachgerade nicht so ist, dass wir uns um das Problem der abfallenden Winkel nicht wirklich nachhaltig gekümmert hätten: Bei unserem "CHANGELOCK"-Scheiben-Wechselsystem können diese Winkel am inneren Ring vor der Montage angeschweißt(!) werden. Der fällt dann nicht mehr ab!
Nur: Was soll das Ganze, wenn es sich doch als technisch überflüssig erwiesen hat?

Stichwort: Pseudo-Reklamation

Das Thema:
Nach der Montage eines neuen Verdeckbezuges verläuft die Hauptnaht in Wellen/Bögen quer über den Hauptspriegel.

Es schaut so aus (und wird auch gerne genau so interpretiert und reklamiert!), als sei der neue Verdeckbezug "verschnitten", "falsch zusammengenäht" angeliefert worden - und nun nach erfolgter Montage fällt es auf.
Auch zugegeben, das kann in der Tat unschön auffallen!

Nur: Eine Reklamation ist es nicht - in absolut keinem Fall!

Wir können hier mit völliger Sicherheit feststellen, dass es sich um einen unsererseits zu vertretenden Fehler beim Zuschnitt und/oder der Verarbeitung handeln könnte.
Über den Zuschneide- und Produktionsprozess ist das völlig unmöglich und auszuschließen!
Genau das möchten wir uns in diesem Fall auch nicht unter die Weste jubeln lassen, so viele "Beweisfotos" des unschönen Ergebnisses auch gemailt werden!
Dem aufmerksamen Leser entgeht nicht meine/unsere inzwischen angestaute Verärgerung über solche Behauptungen, die uns beim Golf III/IV immer wieder einmal erreichen, mit Blick darauf, dass es ja ein Volumenmodell darstellt, also relativ viele Verdecke davon verkauft werden.

Die Preisfrage:
Was ist es denn, was dieses kurvige Ergebnis bedingt, wie kommt es zustande?

Die Antwort gebe ich vor dem Hintergrund, dass ich seit 1995 ca. 100-150 Golf III/IV-Verdecke höchstselbst montiert habe:

1) Gegen Ende der Montage muss der Hauptspriegel eingerichtet werden, - und zwar dem Nahtverlauf der Hauptnaht des Bezuges entsprechend.
Eine Voraussetzung, dass dies gut gelingt, ist schon einmal VOR DEM AUFSATTELN (später ist es dann ein übles Gefummel) die Überprüfung der Kunststoff-Distanzbuchsen der beiden Rückhalte-Seile vor Beginn des Aufsattelns eines neuen Verdeckes!
Falls der Kunststoff weggebröselt ist - was inzwischen wegen der eingesetzten Überalterung immer häufiger der Fall ist - so müssen die Seile erneuert werden (ca. € 30/Stück) oder - um weitermachen und fertigstellen zu können - mit ausgesuchten Unterlegscheiben die Distanz des Kugelkopfes des Halteseils korrekt kompensiert werden. Ich selbst habe früher in der Not auch schon einfach einen Knoten in das Seil gezurrt - hat funktioniert. Der Sitz das Kugelkopfs oben ist allerdings dann mit z.B. Karosserie-Knete im Spriegel zu sichern.
Wenn beide Distanzhülsen fehlen, sitzt der Hauptspriegel fast 20 mm zu weit vorne und kann nicht korrekt über der Naht eingerichtet werden, sondern flutscht immer vor die Naht, was ein unschönes Ergebnis erzeugt (gleich zwei "Quasimodo-Buckel").
Die typische Fehlinterpretation: Verdeck ist verschnitten, Vorderteil zu lang, Hinterteil zu kurz.
Nebenbei bemerkt: Wenn man DIESE - nicht originale und somit falsche Position als korrekt zugrunde legen würde, wäre der Vorwurf ja sogar richtig.
Nur: Neue Verdeckbezüge sind auch hier für eine originale Ausführung konfektioniert - nicht für irgend etwas sonst!
Falls nur eine Buchse fehlt ergibt sich automatisch ein schiefer Nahtverlauf schon solitär dadurch.
Ergo: Die Rückhalteseile am oberen Kugelkopf checken!

2) Das Einrichten des Hauptspriegels ist ohnehin ein Vorgang, welcher am besten mit mindestens einem Helfer bewerkstelligt wird.
Entscheidend ist zunächst schon einmal, dass beim Golf III/IV-Verdeck im Zuge der Montage KEIN ENTLASTUNGSSCHNITT vorgenommen wird!
Die Vertackerung des Verdeckstoffes in den Heckscheibenrahmen erfolgt NACH DER EINRICHTUNG des Hauptspriegels - OHNE Entlastungsschnitt! (Also nicht wie beim GOLF I, den Escorts, Käfer, Kadetts, Astra G, ... .)
Je nachdem, wie das Einrichten gelingen will - oder auch nicht so leicht - empfiehlt es sich, die Kappung des Verdeckbezuges mit Strahlwärme zu erhitzen, dann das Verdeck halb öffnen, die Kappung des neuen Bezuges nach vorne zu ziehen und in den Bögen re/li stark festzuhalten (Helfer!) während das Gestänge geschlossen wird.
Hierbei ist darauf zu achten, dass der Nahtverlauf des Bezuges/die Kappung gleichmässig verläuft. Gegebenenfalls so oft korrigierend wiederholen, bis es passt.
Dann die Heckscheibe bei geschlossenem Verdeck und eingerichtetem Spriegel vertackern usw.
Danach ist der Verlauf der Hauptnaht/Kappung fixiert!

Fazit:
Ein krummer/kurviger Verlauf der Kappung stellt sich IMMER als ein durch die Montage entstandenes Ergebnis dar - ein Montagefehler!

Zum Reklamieren bitte vor einen Spiegel stellen und den Verdeckhersteller in Ruhe lassen!

Das Beste kommt zum Schluß:

Da der Golf auch in der reinen 4er-Version ein so genanntes "Budget-Cabrio" darstellt (DAS genau ist ja eines seiner großen Vorteile: Viel Cabrio für kleines Geld und vergleichsweise geringe Unterhaltskosten - dazu ein klassenloses Image!), haben wir die Backen zusammengepetzt und ein KOMPLETTANGEBOT gezimmert:

€ 1.390,00

Bei Verwendung des CK-Cabrio-Verdeckes in SCHMITZ MOBILTEX Superakustik (Beschreibung siehe oben unter 2):

€ 1.290,00

Dieses beinhaltet:

- Stoffverdeck (Achtung: für die Erfüllung einiger Farbwünsche müssen wir einen jeweils individuellen Aufpreis berechnen!)

- Die Montage des Verdeckbezuges (bei uns in Pohlheim-Holzheim)

- Eventuell neue seitliche Spannseile sowie Halteseile für den Hauptspriegel und den obligatorischen Gestängeservice

- Wir verwenden die vorhandene Glasheckscheibe wieder, bauen diese mit unserem "CHANGELOCK"-Scheiben-Wechselsystem OHNE die Winkel ein - und entfernen die Scharniere in der Verdeckablage.

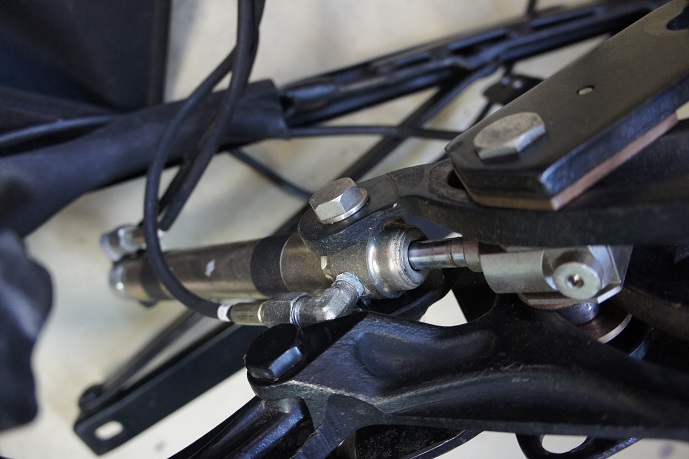

Betrifft: Verdeck-Hydraulik

Im Falle eines Falles sind wir idR. in der Lage, defekte Hydraulik-Bauteile zu überholen!

Bedingungen

Der Umlauf beträgt dafür dann ca. eine Woche.

Reparaturen für an uns eingeschickte Pumpen und Zylinder sind ausschließlich für professionelle Auftraggeber möglich!

Es erfolgt unsererseits kein Versand und Rechnungsstellung/Verkauf dieser Dienstleistung an Privatpersonen!

Dies hängt mit gesetzlichen Garantiebestimmungen zusammen und ist im Kern dem Umstand geschuldet, dass es sich bei Schäden an den hydraulischen Bauteilen sehr oft um FOLGESCHÄDEN handelt.
Einhergehend mit dem Austausch/dem Überholen der Zylinder muss bei dem jeweiligen Typen eine plausible Fehleranalyse durchgeführt worden sein.
Die spezifischen Funktions-Zusammenhänge müssen gegenwärtig sein, ebenso wie die Maßnahmen zum Abstellen der Ursachen.

Vorgehen

Die Bauteile können an die CK-Cabrio eingeschickt werden.

Unsererseits findet eine Prüfung/Bewertung über das Ob und Wie einer Reparatur statt - und wir nennen einen Preis, beziehungsweise einen Preisrahmen.

Dann kann kundenseits JA oder NEIN dazu gesagt werden.

Reparaturaufträge werden prinzipiell mit Vorkasse oder Nachnahme abgerechnet!

Garantieleistung

Etwaige Garantieleistungen sind, - übrigens wie auch üblich bei Hydraulik-Bauteilen - stark eingeschränkt und beziehen sich nur und ausschließlich auf die Ausführung der Reparatur selbst!

Zur Erläuterung:
Sehr oft entstehen Schäden durch irreguläre Überlastung(en) eines Hydraulik-Elementes.
Das Zustandekommen der Überlastung ist durch andere/weitere Dysfunktionen/Defekte verursacht (siehe oben) - und nicht einem bloßen Verschleiss geschuldet - was es selbstverständlich auch gibt.
Hydraulik-Bauteile befinden sich jedoch fast immer in so genannten "interdependenten, multifunktionalen Systemen" - wo eines vom anderen sowie vom nächsten und übernächsten usw. abhängig ist.
Es ist für den Reparateur regelmäßig von Vorteil, die Funktion(en) des jeweiligen Systems in Gänze verstanden zu haben.
Werden die Ursachen eines Schadens nicht erfasst und abgestellt, wird ein repariertes Teil - genauso wie ein Neuteil - wieder Schaden nehmen.

Zumindest was eine erneut notwendige Reparatur dessen bei uns kostet, ist dann bekannt.
